Cómo elegir el relleno (infill) perfecto en impresión 3D
En la impresión 3D, uno de los factores más importantes ---y a menudo subestimados--- es la configuración del relleno o infill. Este parámetro no solo afecta la resistencia y el peso de la pieza, sino también el tiempo de impresión, el costo del material y el rendimiento mecánico final.
Ya sea que estés imprimiendo un prototipo rápido, una pieza funcional o un objeto decorativo, entender cómo elegir el patrón y densidad de relleno te permitirá lograr impresiones más optimizadas, resistentes y eficientes.
¿Qué es el Relleno (Infill)?
El relleno se refiere al patrón interno que se utiliza para rellenar el espacio dentro de un objeto impreso en 3D. A diferencia de las paredes externas del modelo, que se imprimen de forma sólida y visible, el relleno se encuentra dentro del objeto y no es directamente visible. Su propósito principal es proporcionar soporte estructural mientras se minimiza el uso de material y se reduce el peso del objeto.
¿Cómo Afecta el Relleno a tu Impresión?
El patrón de relleno afecta a varios aspectos de la impresión 3D:
-
Resistencia Estructural: Un relleno más denso y bien estructurado proporciona mayor resistencia y durabilidad al objeto impreso.
-
Peso: El tipo y la densidad del relleno influyen en el peso total del objeto. Un relleno más ligero reduce el peso y puede ser útil para aplicaciones donde la ligereza es crucial.
-
Uso del Material: Un patrón de relleno eficiente utiliza menos material, lo que puede reducir costos y tiempo de impresión.
-
Tiempo de Impresión: Los patrones de relleno afectan la velocidad de impresión. Un relleno más complejo puede aumentar el tiempo necesario para completar el objeto.
Tipos de Patrones de Relleno
El patrón de relleno define cómo se distribuye el material dentro del objeto. Cada patrón tiene ventajas y desventajas dependiendo del uso previsto.

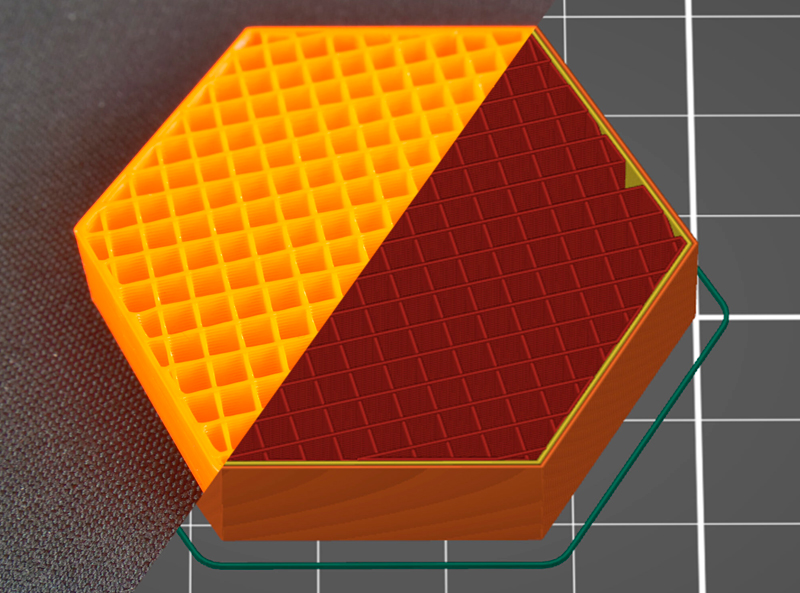

Líneas/Grid (Líneas/Cuadrícula)
Básico
Descripción: Líneas rectas paralelas o una cuadrícula simple.
Ventajas:
-
Fácil de imprimir
-
Rápido y económico
-
Bajo consumo de material
Desventajas:
-
Menor resistencia en comparación con otros patrones
Uso ideal:
-
Piezas decorativas
-
Prototipos sin requerimientos mecánicos
Triángulos
Intermedio
Descripción: Triángulos que forman una estructura rígida.
Ventajas:
-
Excelente resistencia en múltiples direcciones
-
Distribución uniforme del esfuerzo
Desventajas:
-
Más lento de imprimir
-
Consume más material
Uso ideal:
-
Piezas que necesitan resistencia uniforme
-
Componentes estructurales

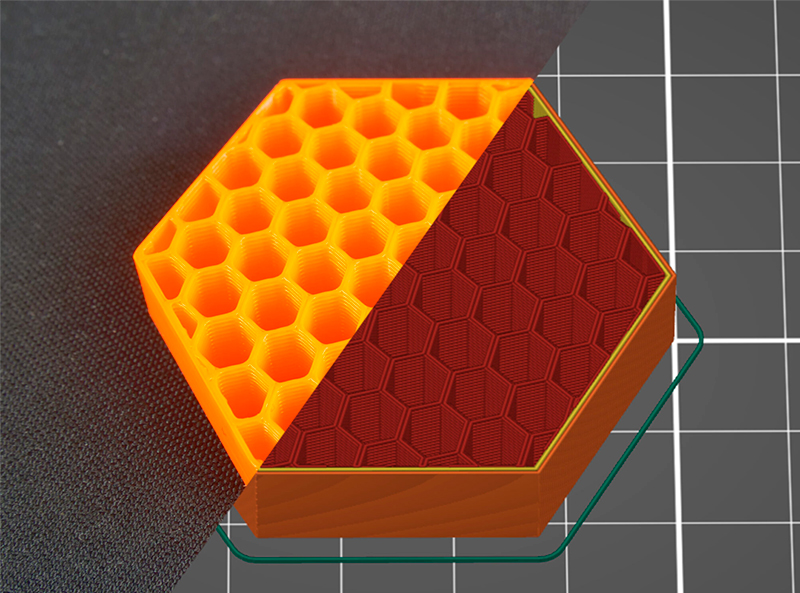

Hexágono (Honeycomb)
Recomendado
Descripción: Estructura hexagonal similar a un panal de abejas.
Ventajas:
-
Buena relación entre resistencia y uso de material
-
Estructura naturalmente eficiente
-
Excelente rigidez
Desventajas:
-
Puede ser ligeramente más lento de imprimir
Uso ideal:
-
Piezas funcionales
-
Equilibrio entre resistencia y economía

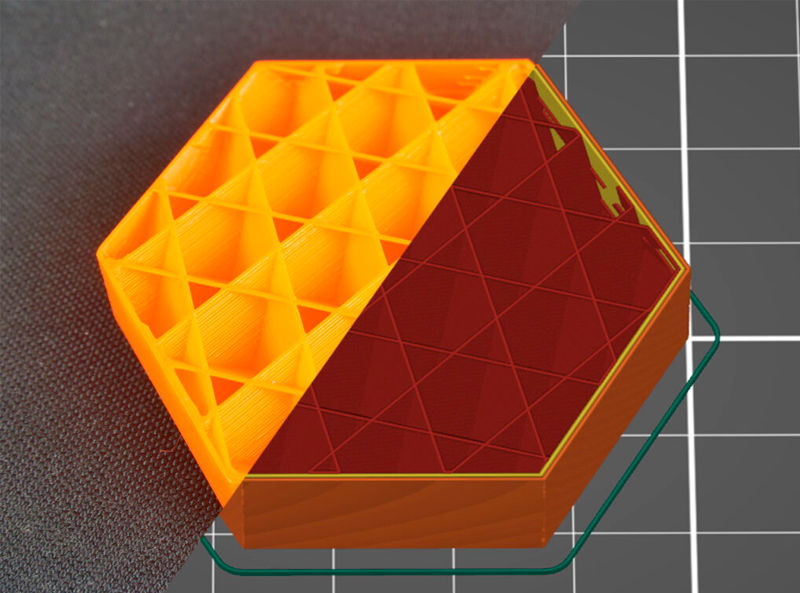

Cubic/3D/Tetrahedral
Avanzado
Descripción: Patrones tridimensionales complejos.
Ventajas:
-
Alta resistencia en todas las direcciones
-
Estructura 3D optimizada
-
Excelente para cargas multidireccionales
Desventajas:
-
Consumen más tiempo
-
Mayor uso de material
Uso ideal:
-
Piezas técnicas o mecánicas
-
Componentes que requieren máxima resistencia

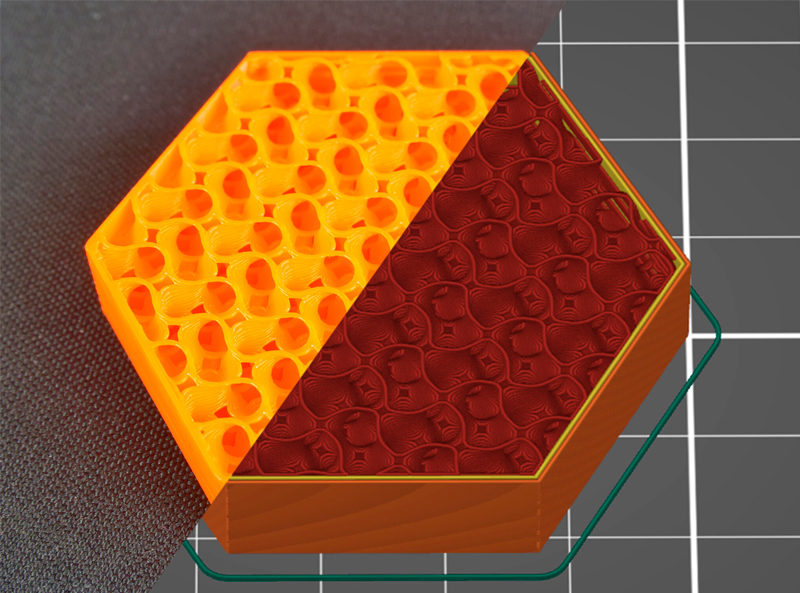

Concentric/Gyroid
Especializado
Descripción: Patrones curvos o concéntricos.
Ventajas:
-
Excelente resistencia y flexibilidad
-
Distribución continua del material
-
Ideal para geometrías orgánicas
Desventajas:
-
Requiere configuraciones avanzadas
-
Más complejo de optimizar
Uso ideal:
-
Piezas flexibles
-
Geometrías complejas
Densidad de Relleno
La densidad de relleno se refiere al porcentaje de material utilizado en el interior de la pieza. Se expresa en porcentaje (0% = hueco, 100% = sólido).
|
Densidad |
Aplicación |
Características |
Tiempo/Costo |
|---|---|---|---|
|
0%-10% |
Piezas decorativas o prototipos rápidos |
Muy ligero, mínima resistencia |
Muy rápido, muy económico |
|
15%-30% |
Piezas funcionales estándar |
Equilibrio perfecto resistencia/economía |
Rápido, económico |
|
40%-60% |
Piezas de alta resistencia |
Alta resistencia, no completamente sólidas |
Moderado, costo medio |
|
80%-100% |
Piezas extremadamente resistentes |
Máxima resistencia, peso adicional |
Lento, costoso |
Factores a Considerar al Elegir el Relleno
Al seleccionar el patrón y la densidad de relleno, ten en cuenta:
-
Propósito de la Pieza: ¿Es decorativa o funcional? ¿Necesita ser resistente, flexible o liviana?
-
Material Utilizado: Materiales como PLA son más fáciles de trabajar con patrones simples. Materiales como PETG o ABS pueden beneficiarse de patrones más complejos.
-
Tiempo y Costo: Patrones complejos y alta densidad aumentan el tiempo de impresión y el consumo de material.
-
Resistencia Requerida: Si la pieza estará sometida a estrés, elige patrones como Honeycomb o Cubic.
-
Peso de la Pieza: Para piezas ligeras (como drones o modelos), usa baja densidad y patrones eficientes.
Consejos Prácticos para Optimizar el Relleno
-
Usa Simulaciones: Antes de imprimir, simula cómo el relleno afectará la resistencia y el peso de la pieza.
-
Prueba Patrones: Realiza pruebas con diferentes patrones y densidades para encontrar el equilibrio ideal.
-
Optimiza para Funcionalidad: Para piezas que necesitan soporte en ciertas áreas, considera usar "variable infill" (relleno variable).
-
Ajusta la Temperatura: Asegúrate de que la temperatura de impresión sea adecuada para el patrón elegido.
-
Reduce Tiempos de Impresión: Para piezas grandes, usa patrones rápidos como Lines/Grid con baja densidad.
Ejemplos de Aplicaciones
Aquí tienes ejemplos prácticos de cómo elegir el relleno según el proyecto:
|
Proyecto |
Patrón Recomendado |
Densidad Recomendada |
Razón |
|---|---|---|---|
|
Prototipo rápido |
Lines/Grid |
10%-20% |
Económico y rápido |
|
Pieza funcional (tornillo) |
Honeycomb |
30%-40% |
Buena resistencia y equilibrio |
|
Modelo flexible (bisagra) |
Gyroid |
20%-30% |
Flexibilidad y resistencia combinadas |
|
Pieza técnica (engranaje) |
Cubic |
50%-60% |
Máxima resistencia en todas direcciones |
|
Decoración (figura) |
Lines/Grid |
5%-10% |
Ligero y visualmente atractivo |
Conclusión
El relleno (infill) es un aspecto fundamental de la impresión 3D que puede transformar tus piezas desde simples prototipos hasta objetos funcionales y resistentes. Al elegir el patrón y la densidad adecuados, puedes optimizar el tiempo, el costo y el rendimiento de tus impresiones.
Recuerda:
-
Usa patrones simples como Lines/Grid para proyectos rápidos
-
Opta por patrones complejos como Honeycomb o Cubic para piezas resistentes
-
Ajusta la densidad según el propósito de la pieza
-
Experimenta y prueba para encontrar la configuración ideal
Con esta guía, estarás listo para dominar el arte del relleno en impresión 3D y crear piezas increíbles. ¡Manos a la obra!
