Cuándo, Cómo y Por Qué Usarlos para Impresiones Perfectas
En la impresión 3D FDM, los ventiladores no solo enfrían. Son clave para lograr impresiones limpias, sin warping, sin hilos y con buena adhesión entre capas.
Introducción
En esta guía vas a entender cómo funciona cada tipo de ventilador, cuándo usarlos al máximo y cuándo conviene apagarlos por completo.

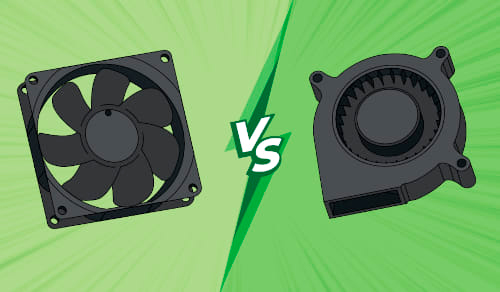

Hay dos tipos principales:
Ventilador del hotend
Evita que el calor suba por el tubo y cause atascos (disipación).
Ventilador de capa
Enfría el filamento recién depositado para mantener la forma y los detalles (también llamado "turbo" o "blower").
Tipos de Ventiladores en una Impresora 3D
Ventilador del Hotend
Disipador
-
Enfría el bloque de aluminio o disipador donde se conecta el tubo al hotend
-
Suele ser un fan axial de 4010 o 5015 (40 o 50 mm)
¿Qué pasa si no funciona?
El calor sube por el tubo, ablanda el filamento antes de tiempo y lo traba. Esto se conoce como heat creep.
¿Qué es "heat creep"?
Es cuando el calor sube demasiado por el hotend y reblandece el filamento antes de llegar a la boquilla. Esto genera atascos, sobrepresión y fallos de extrusión.
Ventilador de Capa
Turbo/Blower
-
Enfría el filamento recién extruido
-
Es clave en materiales como PLA para que solidifiquen rápido y mantengan su forma
-
Suele ser un blower tipo 5015 o 4010 radial
Ventilador de Cámara
Impresoras Cerradas
-
Extrae aire caliente del recinto o estabiliza la temperatura interna
-
Es común en impresoras cerradas como Bambu Lab X1 Carbon o P1S
Ventilador del Hotend: Cómo Funciona
El ventilador del hotend mantiene frío el disipador que separa el tubo del extrusor del bloque caliente. Esto evita heat creep y fallos por reblandecimiento del filamento.
-
Funciona en todo momento mientras el hotend esté calentando
-
Suele conectarse a 12 V o 24 V, según la impresora
Si falla:
-
Aparecen atascos
-
El filamento puede expandirse dentro del tubo PTFE
-
Se producen capas faltantes o extrusión irregular
Ventilador de Capa (Turbo): Cuándo Usarlo y Cuándo No
El "turbo" o ventilador de capa mejora puentes, detalles y definición. Pero si se usa mal, puede arruinar piezas.
Cuándo usarlo:
-
PLA: 100% desde capa 2 o 3
-
PETG: 30–50%, solo en puentes o zonas finas
-
TPU: uso moderado en zonas críticas (20–30%)
Cuándo evitarlo:
-
ABS/ASA: genera grietas y warping si se enfría demasiado
-
PC, PA, Nylon: puede causar deformaciones o falta de adhesión entre capas
Consejo:
Usar control por altura de capa y por condición (puentes o detalles) en el slicer.
Impacto de una Mala Configuración
Sobreenfriamiento
Capas mal unidas, warping
Subenfriamiento
Piezas deformadas o sin definición
Ruido Excesivo
Ventilador mal balanceado
Baja Calidad
Ventiladores que bajan rendimiento en impresiones largas
Cómo Calibrar Ventiladores Correctamente
Hacé estas pruebas con piezas específicas:
Test de Puenteado
Para ver cuánta distancia aguanta sin caerse
Voladizos
A qué ángulo se deforma la pieza
Test de Stringing
Para ver el efecto de enfriamiento entre retracciones
Modificaciones y Mejoras
Upgrades populares:
-
Ductos personalizados (ej. Petsfang, Hero Me) para dirigir mejor el flujo
-
Dual fans para simetría en enfriamiento
-
Ventiladores silenciosos (Noctua) para reducir ruido
-
Control por slicer o Gcode (M106/M107) para personalizar curvas de enfriamiento
Errores Comunes
-
Instalar mal el sentido del aire del blower (soplando al hotend)
-
Usar el turbo al 100% en ABS, PETG o ASA
-
No limpiar el ventilador → se llena de polvo y baja el rendimiento
-
Olvidar verificar si realmente gira (algunos fallan en silencio)
Ventiladores en Impresoras Cerradas
En impresoras como la Bambu Lab P1S o X1 Carbon, el ventilador de capa:
-
Se puede desactivar por completo en ciertos materiales
-
Está controlado por sensores de cámara y temperatura
-
A veces se reemplaza con enfriamiento de ambiente (cámara activa)
Consejo:
Para materiales técnicos, menos es más en ventilación. En esas impresoras se usa ventilador de capa solo en los últimos detalles o en geometrías críticas.
Configuración Recomendada por Material
|
Material |
Vent. Hotend |
Vent. Capa |
|---|---|---|
|
PLA |
Siempre |
100% desde capa 2 |
|
PETG |
Siempre |
30–50% (puentes) |
|
TPU |
Siempre |
20–30% (según diseño) |
|
ABS/ASA |
Siempre |
OFF o máx. 10% |
|
PC/PA |
Siempre |
Desactivado |
Checklist Final
Antes de imprimir:
-
¿El ventilador del hotend gira bien al calentar?
-
¿El de capa está configurado por material?
-
¿Hay ruido o vibración? → revisar balanceo o limpieza
-
¿Las piezas de prueba salen bien?
-
¿El slicer tiene curva de enfriamiento personalizada?
Conclusión
Los ventiladores en impresión 3D no son "accesorios". Son parte fundamental del éxito o el fracaso de una impresión.
Conociendo cómo y cuándo usarlos, podés mejorar la calidad de tus piezas, reducir atascos y evitar deformaciones.
Ya sea para una miniatura en PLA o una carcasa técnica en ABS, una buena configuración de los ventiladores marca la diferencia.
